Le soi-disant "blindage" sur la structure du câble est essentiellement une mesure pour améliorer la répartition du champ électrique. Un fil enroulé avec un conducteur à l'extérieur du fil est appelé un fil blindé. Un conducteur enroulé avec un conducteur à l'extérieur du conducteur est appelé un fil blindé, et le conducteur enroulé est appelé une couche de blindage, qui est généralement un treillis de cuivre tressé ou une lande de cuivre (aluminium).
Le câble blindé est une ligne de transmission qui utilise une tresse en treillis métallique pour envelopper le fil de signal, et la tresse est généralement en cuivre rouge ou en cuivre étamé. La couche de blindage du fil blindé doit être mise à la terre et les signaux d'interférence externes peuvent être guidés vers la terre par cette couche.
Le fil blindé est une sorte de fil avec coque tressée en métal spécialement utilisé pour réduire l'influence du champ électromagnétique externe sur l'alimentation ou la ligne de communication. Ce fil blindé a également pour effet d'empêcher le fil de rayonner de l'énergie électromagnétique vers l'extérieur.
Fonction : empêche les signaux d'interférence d'entrer dans la couche interne, les interférences des conducteurs et réduit la perte de signaux de transmission.
Remarque : Lors de la sélection de fils blindés, la couche isolante du fil de mise à la terre de la couche de blindage a une fonction conductrice et peut être connectée à la couche de blindage (avec une certaine résistance).
La couche de blindage du câble blindé est principalement constituée de matériaux non magnétiques tels que le cuivre et l'aluminium, et l'épaisseur est très fine, ce qui est beaucoup plus petit que la profondeur de peau du matériau métallique à la fréquence d'utilisation. La couche de blindage n'est pas principalement due à la réflexion du champ électrique et du champ magnétique par le corps métallique lui-même. , absorption, mais en raison de la mise à la terre de la couche de blindage. Différentes formes de mise à la terre affecteront directement l'effet de blindage. Les méthodes de mise à la terre des couches de protection contre le champ électrique et le champ magnétique sont différentes. Peut être non mis à la terre, asymétrique ou double.
Le conducteur enveloppé par la structure s'appelle la couche de blindage, qui est généralement un tissu conducteur, un treillis de cuivre tressé ou du platine de cuivre (aluminium).
Câble ordinaire : couche d'isolation + couche de blindage + fil.
Câble avancé : isolation + blindage + conducteur de signal + conducteur de terre blindé.
Application : la couche de blindage doit être mise à la terre et le signal d'interférence externe peut être introduit dans le sol par cette couche, afin d'éviter que le signal d'interférence ne pénètre dans le conducteur interne et de réduire la perte du signal de transmission. Le fil blindé a pour fonction d'isoler la source de bruit du champ électromagnétique de l'équipement sensible et de couper le chemin de propagation de la source de bruit. Le blindage est divisé en blindage actif et blindage passif. Le but du blindage actif est d'empêcher la source de bruit de rayonner vers l'extérieur, et c'est le blindage de la source de bruit ; le but du blindage passif est d'empêcher l'interférence de l'équipement sensible par la source de bruit, qui est le blindage des équipements sensibles.

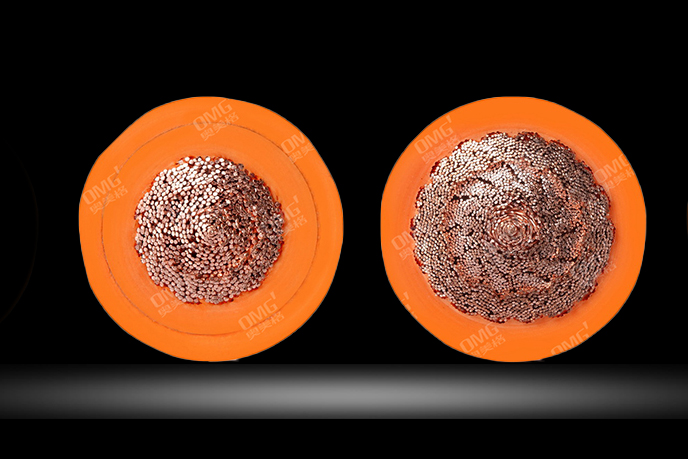

Précautions d'utilisation : la couche de blindage du fil blindé ne doit pas être mise à la terre en plusieurs points, car différents points de mise à la terre sont toujours différents et il existe une différence de potentiel à chaque point. Comme la mise à la terre multipoint, le courant est formé dans la couche de blindage, le courant est induit sur le fil et des interférences sont induites sur la ligne de signal, ce qui non seulement ne protège pas, mais introduit des interférences.Divers composants harmoniques d'ordre élevé ont un un plus grand impact et devrait faire l'objet d'une attention particulière. Bien sûr, il convient de noter que les câbles haute tension sont généralement divisés en gaines orange pour avertir de l'effet du danger haute tension, et une étiquette d'avertissement doit être accrochée si nécessaire.
